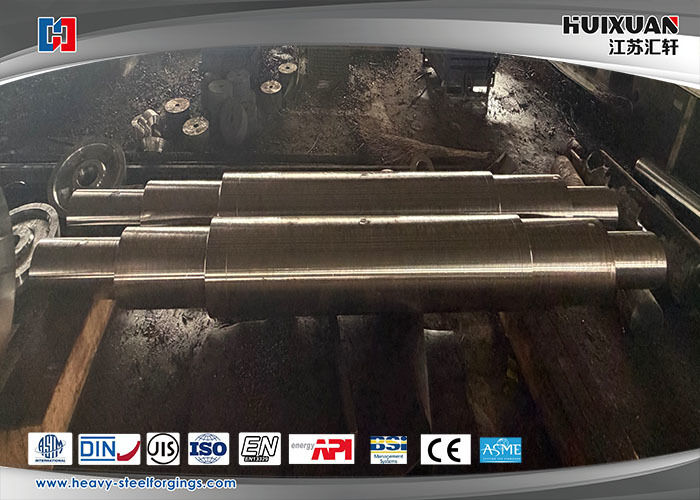

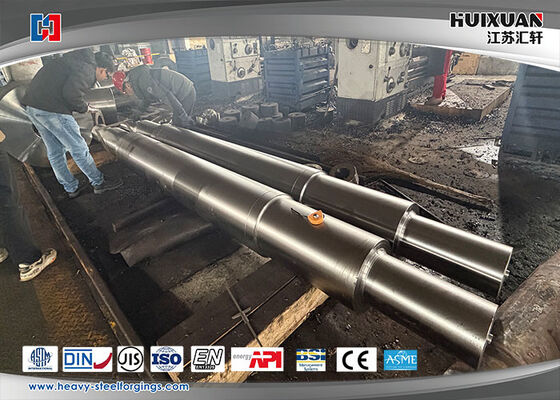

Legierungsstahl-Schmiedeteile 25Cr2Ni4MoV, 34CrNiMo6 Schwerer Stahlwelle, Motorwelle.

Stahlschmiede 25Cr2Ni4MoV, 34CrNiMo6 Schwerstahlwelle, Motorwelle.

Produkte:

Was ist eine Motorwelle?

Die Motorwelle, auch Rotorwelle oder Armaturwelle genannt, ist die zentrale mechanische Komponente eines Elektromotors.Es ist das rotierende Element, das das vom Motor erzeugte Drehmoment an die angetriebene Maschine oder Last überträgtDie Welle ist ein entscheidendes Bindeglied zwischen der in mechanische Energie umgewandelten elektrischen Energie im Inneren des Motors und der äußeren Anwendung.

Hauptfunktionen

Drehmomentübertragung: Überträgt die Drehkraft vom Rotor des Motors auf die Kupplung, die Katze, das Getriebe oder ein anderes angeschlossenes Gerät.

Unterstützt eine rotierende Montage: Bietet die Struktur, auf der der Rotorkern (Laminationsstapel), Wicklungen (in Wechselstrom-Induktionsmotoren),oder Permanentmagnete (in PM-Motoren) und manchmal sind Ventilatoren montiert.

Erhält Luftlücke: Seine präzise Bearbeitung und Ausrichtung sorgt für eine gleichbleibende und minimale Luftlücke zwischen Rotor und Stator, die für die Effizienz und Leistung des Motors entscheidend ist.

Lagerbefestigung: Die Abschnitte der Welle (Zeitschriften) sind präzise bearbeitet, um die Lager unterzubringen, die eine reibungslose Drehung ermöglichen und Radial-/Axialbelastungen tragen.

Wesentliche Konstruktionsmerkmale und Materialien

Material: üblicherweise aus hochfester, kohlenstoffarmer Stahl (z. B. AISI 1045) oder Legierstähle.Das Material wird zur Oberflächenhärte und Kernzähne hitzebehandelt.

Bearbeitung: Präzisionsbearbeitung bis zu engen Toleranzen für Durchmesser, Geradheit und Oberflächenveredelung an wichtigen Stellen.

Hauptmerkmale:

Lagerzeitschriften: Die glatten, genau maßgeschneiderten Abschnitte, an denen Lager mit einer Pressvorrichtung montiert werden.

Schachtverlängerung: Das vorstehende Ende, das mit der Last verbunden ist. Es hat oft einen Schlüsselweg (für einen Woodruff- oder Quadratschlüssel) und ein Gewindeloch für einen Haltebolzen.

Rotorstapel: Der Abschnitt, in dem der laminate Rotorkern gestapelt ist, manchmal mit Schlitzen oder einer Zähne, um eine Rotation zu verhindern.

Schachtende: Kann für einen Encoder, Resolver oder Kühlventilator bearbeitet werden.

Häufige Typen und Konfigurationen

Standard-Schlüsselwelle: Der häufigste Typ, bei dem ein paralleler Schlüssel zum Übertragen von Drehmoment verwendet wird.

Schlüssellose (konische oder geklemmte) Welle: Verwendet einen konischen Busch- und Sperrmechanismus für einen Reibungsgriff, der eine einfachere Installation / Entfernung und eine Verbindung ohne Rückschlag ermöglicht.

Runde Welle: Eine glatte Welle, die häufig mit Reibungsbefestigungen oder festgelegten Schrauben (weniger Drehmomentkapazität) verwendet wird.

Splined Shaft: hat axiale Rillen (Splines) für die Übertragung mit hohem Drehmoment und Anwendungen, die eine axiale Bewegung erfordern.

Hohler Schacht: Ermöglicht einem anderen Schacht, Kabel oder Werkzeug, durch die Mitte zu gehen, häufig in einigen Pumpen und Direktantriebsanwendungen.

Doppelverlängerungswelle: hat Wellenverlängerungen an beiden Enden des Motors, oft für die Montage eines Ventilators oder eines zweiten Geräts verwendet.

Wichtige Überlegungen

Lastkapazität: Die Welle muss so konstruiert sein, dass sie dem Nenndrehmoment des Motors sowie allen überhängten (aus der Katzenrolle hervorgerufenen) Radial- und Achslastbelastungen ohne übermäßige Ablenkung standhält.

Kritische Geschwindigkeit: Die Drehgeschwindigkeit, mit der die Welle in Resonanz tritt.

Ausfluss und TIR: Der Gesamtindikator-Ausfluss (TIR) misst das Wackeln der Welle oder die Abweichung von der perfekten Rotation.

Wellenbefestigung: Bei VFD-getriebenen Motoren wird manchmal eine Erdungsbürste oder ein Erdungsring verwendet, um zu verhindern, dass elektrische Entladungen (Lagerströme) die Lager über die Welle beschädigen.

Ausfallmodi

Scherfehler: Durch übermäßiges Drehmoment, häufig am Schlüsselweg.

Biege-/Ermüdungsfehler: durch übermäßige Radiallast oder Fehlausrichtung.

Sitzlagerverschleiß: führt zu Lagerverschleiß und Versagen.

Korrosion: In rauen Umgebungen.

Zusammenfassend ist die Motorwelle eine grundlegende, präzise konstruierte Komponente, die die zuverlässige mechanische Leistung eines Elektromotors gewährleistet.Die Konstruktion ist eng an die elektrische Leistung des Motors und die mechanischen Anforderungen der Anwendung angepaßt.

Referenz der Produkte:

Verfahren:

Qualitätskontrolle des Schmiedeprozesses:

1. Rohstoff Stahlbarren in Lager (Test des chemischen Gehalts)
2. Schneiden→ Erwärmen ((Ofentemperaturprüfung)
3. Wärmebehandlung nach dem Schmieden ((Ofentemperaturprüfung) Entladung des Ofen ((Blankprüfung)

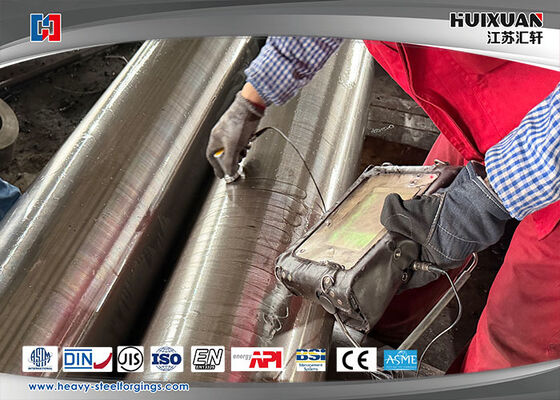

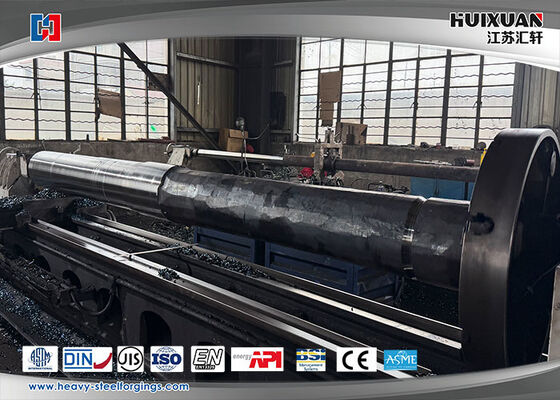

4. Bearbeitung→ Inspektion ((UT,MT,Sichtweite, Härte)
5. QT→ Inspektion ((UT, mechanische Eigenschaften, Härte, Korngröße)
6. Fertigbearbeitung→ Inspektion (Dimension)
7. Verpackung und Kennzeichnung ((Stahlstempel, Kennzeichnung)→ Lagerung Versand

Benutzerdefinierte Eigenschaften

Handelsklausel

Vorteil

1. "Technologie" für die "Herstellung" oder "Produktion" von Geräten oder Geräten, die in der Kategorie "Technologie" oder "Technologie" genannt werden.
2. Ausgezeichnete mechanische Eigenschaften;
3. Produktion unterschiedlicher Abmessungen je nach Kundenanforderung;
4. fortgeschrittene Fertigungsgeräte und Prüfgeräte;
5. Ausgezeichnete technische Persönlichkeit;
6. Die Produktion wird streng kontrolliert.
7. Achten Sie auf den Verpackungsschutz;
8. Qualitätsvollen Service.
