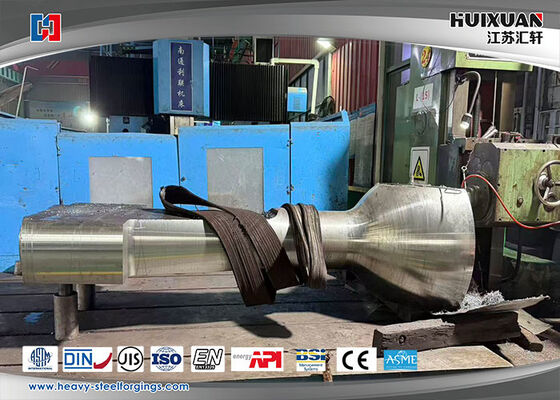

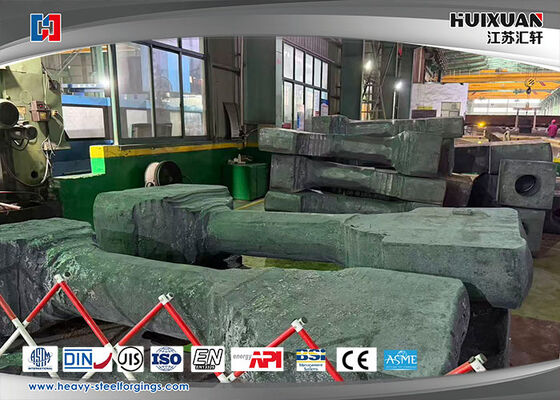

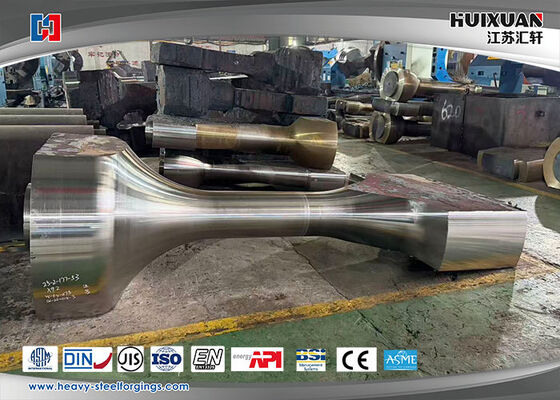

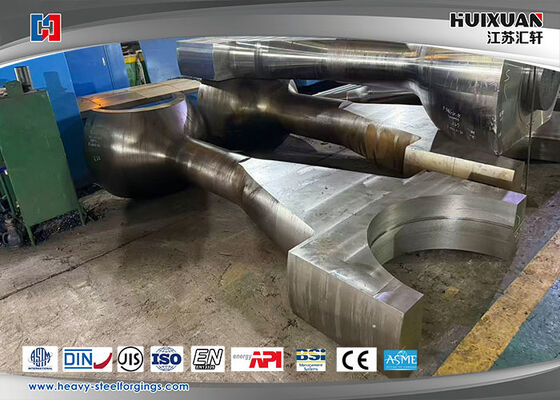

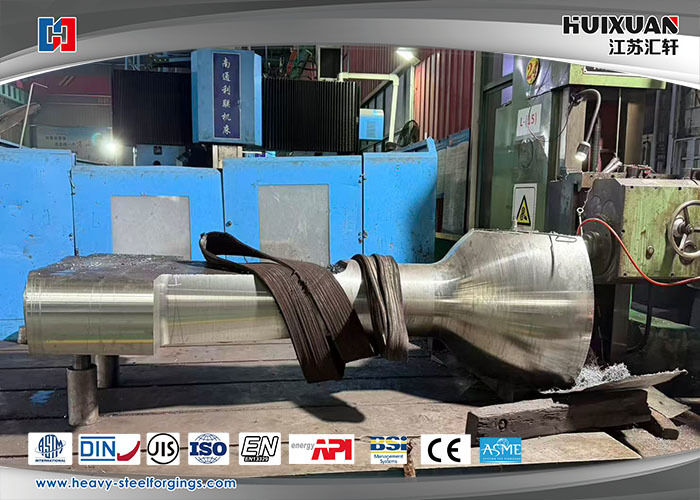

Schwerlaststoffschmiede aus Kohlenstoffstahl ASTM Standard Marine-Verbindungsstange

Schwere Schmiede aus Kohlenstoffstahl ASTM-Standard Marine-Verbindungsstange

Einführung in die Förderung von Verbindungsstäben für Schiffsdieselmotoren
Der Anschlussstab des Schiffsdieselmotors ist ein zentraler und entscheidender Bestandteil des Antriebssystems des Schiffes.Sie übernimmt die wichtige Aufgabe, die durch die Brennstoffverbrennung erzeugte lineare Bewegung in eine Rotationsbewegung umzuwandeln.Unter harten Arbeitsbedingungen wie Seefahrt und Transport von Schwerlast ist die Leistung des Schiffes direkt mit der Antriebseffizienz, dem Kraftstoffverbrauch und der Navigationssicherheit verbunden.
Hauptvorteile und technische Merkmale des Produkts
1. Ausgezeichnete mechanische Eigenschaften
Hochfeste Tragfähigkeit: aus hochwertigen Legierungsstahlmaterialien wie 42CrMo, 34CrNiMo6 und 40CrNiMoA hergestellt, nach Abschalten und Härten,die Zugfestigkeit über 900 MPa erreichen kann, und die Leistungsfestigkeit ≥ 825 MPa
Ausgezeichnete Ermüdungsbeständigkeit: Verglichen mit Gießwaren weisen Schmiedewerke eine 30- bis 50-prozentige Erhöhung der Ermüdungsfestigkeit auf, wodurch sie zyklischen Belastungen von tausenden Mal pro Minute standhalten können
Fertigungsprozess mit hoher Präzision: Die Technik der nahezu reinen Form reduziert die nachfolgende Verarbeitung, wobei die Präzision des geschmiedeten Verbindungsstabgroßen Endloches IT8-Niveau erreicht,und der dynamische Balancefehler ≤ 5g·cm

2Anpassungsfähigkeit an besondere Umgebungen
Korrosionsbeständigkeit in der Meeresumgebung: Oberflächenbehandlungsverfahren wie Nitridation und Phosphatation werden eingesetzt, um Korrosion durch Salzspray und feuchte Umgebungen wirksam zu widerstehen
Hochtemperaturstabilität: Beibehaltung der Dimensionsstabilität in einer hochtemperaturspezifischen Verbrennungskammer, um thermische Verformungen und Ermüdungsrisse zu vermeiden
Antibiologische Verunreinigung: Eine spezielle Beschichtung verringert die Auswirkungen der Meeresbiologischen Verunreinigung auf die Wärmeabgabe

3Leichtgewicht und effiziente Konstruktion
Optimierung der Topologie: Durch die Annahme optimierter Konstruktionen wie I-förmiger Querschnitte wird ein Gewichtsreduktionseffekt von 15% bis 20% erzielt
Präzisionsoberflächenbehandlung: Oberflächenrauheit Ra≤1,6 μm, Verbesserung der Ölfoliebildung und Verringerung des Reibungsverlustes um bis zu 12%
II. Normen für Materialien und Herstellungsverfahren
Auswahl der Materialien
Motortyp Gemeinsame Materialien Wärmebehandlungsprozess Leistungsmerkmale
Großer Dieselmotor mit geringer Drehzahl, 35, 40, 45-Kohlenstoffstahl, Normalisierung + Rohbearbeitung + Glühen, Sicherstellung der Steifigkeit, mit geringen Anforderungen an die Ermüdungsfestigkeit
Dieselmotoren mit mittlerer und höherer Geschwindigkeit 45Cr, 35CrMo, 42CrMo Löschung und Härtung Hohe Festigkeit, hohe Ermüdungsfestigkeit
Hochgeschwindigkeits-Hochleistungs-Dieselmotor 40Cr, 35CrMo, 42CrMo, 18Cr2Ni4WA Auslöschen und Härten + Oberflächenverstärkung Extrem hohe Ermüdungsfestigkeit und Stoßfestigkeit
Typ des Motors
Gemeinsame Materialien
Wärmebehandlungsprozess
Leistungsmerkmale
Großer Dieselmotor mit niedriger Drehzahl
Kohlenstoffstahl der Klassen 35, 40 und 45
Normalisierung + Rohbearbeitung + Glühen
Sicherstellung der Steifigkeit mit geringen Anforderungen an die Ermüdungsfestigkeit
Dieselmotor mit mittlerer bis hoher Drehzahl
45Cr, 35CrMo, 42CrMo
Auslöschen und Härten
Hohe Festigkeit, hohe Ermüdungsfestigkeit
Dieselmotoren für Hochgeschwindigkeits- und Hochleistungsmotoren
40Cr, 35CrMo, 42CrMo, 18Cr2Ni4WA
Auslöschen und Härten + Oberflächenverstärkung
Extrem hohe Ermüdungsfestigkeit und Stoßfestigkeit

Produktionsprozessfluss
1Materialvorbereitung: Auswahl von hochwertigen Legierungsstahlbilletten
2Schmiedeprozess: Verwendung von Mehrrichtungsschmiedechnologie, um einen kontinuierlichen Metallfluss zu gewährleisten
3- Wärmebehandlung: Verdämpfung und Härtung zur Verbesserung der mechanischen Eigenschaften
4. Präzisionsbearbeitung: CNC-Bearbeitung von Werkzeugmaschinen zur Gewährleistung der Maßgenauigkeit
5- Oberflächenverstärkung: Durch das Schlagspannen entsteht eine verbleibende Druckbelastung, die die Ermüdungsfestigkeit erheblich erhöht.
6- Qualitätsprüfung: Magnetische Partikelfehlererkennung bei Rissen und dreikoordinate Messmaschine für Form- und Positionsverzögerungen
III. Qualitätsnormen und Zertifizierungssystem
Anforderungen an nationale Normen
CB/T 699-2008: Chinesische Industriestandard für Verbindungsstangen für Schiffsdieselmotoren, der vorschreibt, dass die Zugfestigkeit nicht unter 850 MPa liegen darf
 Anforderungen an die Verarbeitungsgenauigkeit: Die Parallelismus-Abweichung der Schraubloch-Achsen sollte ≤0,02 mm pro 100 mm betragen und der Rundheitsfehler des großen Endlochs ≤0,01 mm.
Inspektionsstandards: Strenge Einführung von Qualitätskontrollverfahren wie magnetische Partikelinspektion, Ultraschallprüfung und metallographische Analyse
Internationale Zertifizierung
Das Produkt entspricht verschiedenen internationalen Normen wie dem amerikanischen Standard, dem japanischen Standard und dem chinesischen Standard und erfüllt die weltweite Nachfrage nach Schiffsbau
IV. Marktanwendung und Nachfrageanalyse
Anwendungsbereich
Im Bereich der Handelsschiffe: große Handelsschiffe wie Containerschiffe, Schüttguttransporter und Tanker
Militärschiffe: Gewichtsempfindliche Hochleistungsfahrzeuge wie Kriegsschiffe und Patrouillenboote
Spezialschiffe: LNG-Träger, Ingenieurschiffe, Forschungsschiffe usw.
Ausrüstung zur Stromerzeugung: Schiffsgeneratoren, Standby-Stromversorgungen für Kraftwerke
Marktgröße
Im Jahr 2025 beträgt der chinesische Markt für Schiffsverbindungsstangen etwa 560 Mio. Yuan
Prognose für 2026: Die Gesamtnachfrage nach Nadelstreckenverbindungsstangen in den Sektoren Schiffe und Stromerzeugungsanlagen beträgt etwa 1,05 Mrd. Yuan, wobei der Schiffssektor 53% ausmacht
Produktionskapazität: Professionelle Hersteller können eine jährliche Produktionskapazität von 8.000 bis 10.000 Sätzen von Spezialverbindungsstangen mit großem Durchmesser erreichen
