Hergestellter Motorwellen-Hersteller | Kundenspezifische Motorwellenschmiedeteile & Präzisionsbearbeitung

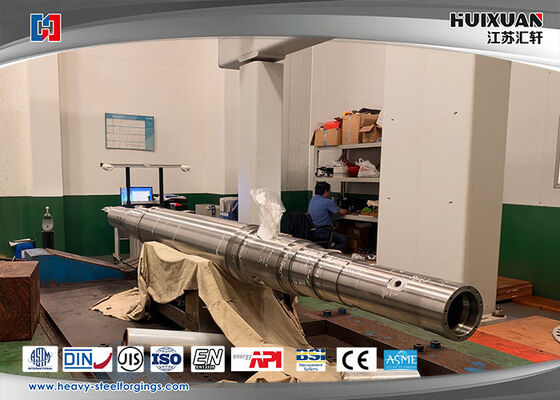

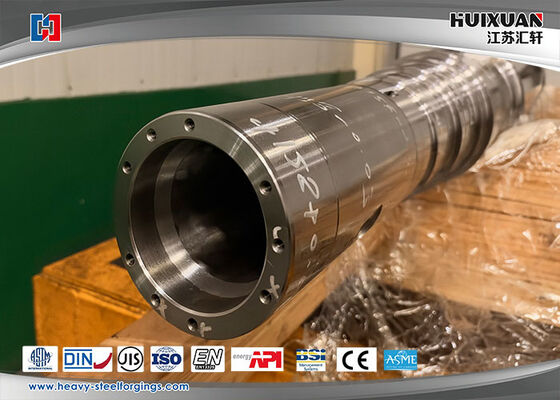

Geschmiedete Motorwelle

Hochfeste geschmiedete Motorwellen für industrielle Anwendungen

Unsere geschmiedeten Motorwellen sind für Industriemotoren, Kraftübertragungsgeräte, Generatoren, Pumpen, Kompressoren und andere schwere rotierende Maschinen konzipiert, bei denen Festigkeit, Maßhaltigkeit und langfristige Zuverlässigkeit entscheidend sind.

Hergestellt durch einen kontrollierten Schmiede-, Wärmebehandlungs-, Bearbeitungs- und Inspektionsprozess, sind unsere Motorwellen so konstruiert, dass sie hohem Drehmoment, kontinuierlicher Rotation, mechanischen Lasten und anspruchsvollen Betriebsbedingungen standhalten.

Als professioneller Schmiedeteilehersteller konzentriert sich JIANGSU HUI XUAN NEW ENERGY EQUIPMENT CO., LTD. auf den gesamten Herstellungsprozess von geschmiedeten Rohlingen bis hin zu präzisionsbearbeiteten Wellen.

Hauptproduktmerkmale

1. Geschmiedete Konstruktion

Das Schmieden bietet eine effektive Herstellungsroute für tragende Wellenkomponenten. Abhängig von Größe, Geometrie, Material und Produktionsanforderungen der Welle können geeignete Schmiedeverfahren ausgewählt werden, um die erforderliche Form und Materialeigenschaften zu erzielen.

Der Schmiedeprozess wird sorgfältig kontrolliert, um eine stabile interne Struktur und zuverlässige mechanische Leistung zu erzielen.

2. Präzisionsbearbeitung

Nach dem Schmieden und der Wärmebehandlung wird die Welle gemäß der technischen Zeichnung präzisionsbearbeitet.

Typische Bearbeitungsvorgänge umfassen:

• CNC-Drehen

• Schruppen und Schlichtdrehen

• Fräsen

• Bohren

• Nutfräsen

• Gewindeschneiden

• Bohren

• Schleifen

• Andere kundenspezifische Bearbeitungsvorgänge

Kritische Bereiche wie Lagerzapfen, Schultern, Montageflächen und Wellenenden können gemäß den spezifizierten Maß- und Formtoleranzen präzisionsbearbeitet werden.

3. Kontrollierte Wärmebehandlung

Die Wärmebehandlung ist ein wichtiger Teil der Herstellung geschmiedeter Motorwellen, da die erforderlichen mechanischen Eigenschaften vom Materialgrad, der Wellengeometrie und den Betriebsbedingungen abhängen.

Abhängig von der Spezifikation können verfügbare Behandlungsrouten umfassen:

• Normalglühen

• Glühen

• Härten und Anlassen

• Spannungsarmglühen

• Induktionshärten

• Andere spezifizierte Wärmebehandlungsverfahren

Der geeignete Prozess wird gemäß der Materialspezifikation und der Endanwendung bestimmt und nicht ein einziger Standardprozess für jede Welle verwendet.

4. Materialkontrolle

Motorwellen können je nach technischen Anforderungen aus verschiedenen Güten von Kohlenstoffstahl, legiertem Stahl oder Edelstahl hergestellt werden.

Gängige Materialauswahlen für Wellenanwendungen können umfassen:

• Kohlenstoffstahl

• Mittlerer Kohlenstoffstahl

• Legierter Stahl

• Edelstahl

• Kundenspezifische Materialgüten

Die Materialauswahl kann auf Anforderungen an Festigkeit, Zähigkeit, Verschleißfestigkeit, Korrosionsbeständigkeit und Betriebsumgebung abgestimmt werden.

Chemische Zusammensetzung und mechanische Eigenschaften können gemäß dem geltenden Materialstandard und den Projektanforderungen überprüft werden.

Qualitätskontrolle

Für eine Motorwelle reicht allein die Maßhaltigkeit nicht aus. Die Leistung der Welle kann auch von Geradheit, Rundlauf, Schlag, Oberflächenbeschaffenheit, Härte und dem Verhältnis zwischen kritischen Bearbeitungsmerkmalen abhängen.

Unser Qualitätskontrollprozess kann umfassen:

• Rohmaterialinspektion

• Überprüfung der chemischen Zusammensetzung

• Kontrolle des Schmiedeprozesses

• Kontrolle der Wärmebehandlung

• Härteprüfung

• Maßprüfung

• Oberflächeninspektion

• Ultraschallprüfung bei Bedarf

• Magnetpulverprüfung bei Spezifikation

• Endbearbeitungsinspektion

• Material- und Inspektionsdokumentation

Dieser Prozess hilft, die Konsistenz vom geschmiedeten Rohling bis zur fertigen Motorwelle aufrechtzuerhalten.

Kundenspezifische geschmiedete Motorwellen

Wir fertigen Motorwellen nach Kundenzeichnungen, technischen Spezifikationen, Materialanforderungen und Anwendungsbedingungen.

Kundenspezifische Merkmale können umfassen:

• Gestufte Wellenkonstruktionen

• Wellen mit großem Durchmesser

• Lange Wellen

• Flanschwellen

• Nuten

• Keilwellen

• Gewindebereiche

• Präzisionslagerzapfen

• Spezielle Montagebereiche

• Kundenspezifische Wellenenden

Für komplexe Wellenkomponenten bewertet unser Ingenieurteam die Beziehung zwischen den Fertigmaßen und dem Schmiederohling, der Bearbeitungszugabe, der Wärmebehandlung, der Bezugspunktwahl und den Endbearbeitungsanforderungen.

Herstellungsprozess

Eine typische Herstellungsroute ist:

Materialauswahl → Schneiden → Erhitzen → Schmieden → Wärmebehandlung → Grobbearbeitung → Präzisionsbearbeitung → Inspektion → Oberflächenschutz → Verpackung

Der genaue Prozess wird je nach Material, Wellenabmessungen, Geometrie, Toleranzen, Wärmebehandlungsanforderungen und Inspektionsspezifikationen angepasst.

Geschmiedete Wellen erfordern üblicherweise eine Endbearbeitung nach der Wärmebehandlung, um die erforderliche Maßhaltigkeit und Oberflächengüte zu erzielen.

Anwendungen

Geschmiedete Motorwellen können verwendet werden in:

• Industrielle Elektromotoren

• Generatoren

• Kraftübertragungssysteme

• Pumpen

• Kompressoren

• Bergbauausrüstung

• Schwerlastmaschinen

• Energieausrüstung

• Marineausrüstung

• Zahnradgetriebene Maschinen

• Kundenspezifische rotierende Geräte

Warum unsere geschmiedeten Motorwellen wählen?

Schmiedekapazität
Wir konzentrieren uns auf geschmiedete Komponenten und können die Schmiederoute entsprechend dem Design der fertigen Welle entwickeln.

Präzisionsbearbeitung
Wir kombinieren Schmiede- und Bearbeitungsfähigkeiten, um die Notwendigkeit mehrerer Lieferanten zu reduzieren und eine bessere Prozesskoordination zu gewährleisten.

Qualitätskontrolle
Material, Schmieden, Wärmebehandlung, Bearbeitung und Endinspektion können während des gesamten Herstellungsprozesses kontrolliert werden.

Kostenkontrolle
Die Herstellungsroute kann auf Materialausnutzung, Bearbeitungszugabe, Produktionsvolumen und Prozessanforderungen optimiert werden, um ein praktisches Gleichgewicht zwischen Qualität und Herstellungskosten zu erzielen.

OEM-Fertigung
Wir unterstützen kundenspezifische Motorwellen, die nach Zeichnungen, Spezifikationen und technischen Anforderungen gefertigt werden.

Eine kundenspezifische geschmiedete Motorwelle erhalten

Wenn Sie einen zuverlässigen Hersteller von geschmiedeten Motorwellen suchen, senden Sie uns Ihre Wellenzeichnung, Materialspezifikation, Abmessungen, Wärmebehandlungsanforderungen, Toleranzen und die erforderliche Menge.

Unser Ingenieurteam kann das Design überprüfen und eine geeignete Schmiede- + Wärmebehandlungs- + Präzisionsbearbeitungs-Herstellungsroute für Ihre Anwendung empfehlen.

Produktreferenz:

Prozessablauf:

Qualitätskontrolle des Schmiedeprozesses:

1. Rohmaterial Stahl-Ingot im Lager (chemische Zusammensetzung prüfen)
2. Schneiden→ Erhitzen (Ofentemperaturprüfung)
3. Wärmebehandlung nach dem Schmieden (Ofentemperaturprüfung) Ofen entleeren (Rohlingsinspektion)
4. Bearbeitung→ Inspektion (UT, MT, Sichtmaß, Härte)
5. QT→ Inspektion (UT, mechanische Eigenschaften, Härte, Korngröße)
6. Endbearbeitung→ Inspektion (Maß)
7. Verpackung und Kennzeichnung (Stempel, Markierung)→ Lagerung Versand

Kundenspezifische Eigenschaften

Handelsklausel

Vorteil

1. Hochpräzise Maßtoleranz;
2. Hervorragende mechanische Eigenschaften;
3. Produktion unterschiedlicher Abmessungen nach Kundenwunsch;
4. Fortschrittliche Fertigungsanlagen und Inspektionsgeräte;
5. Hervorragende technische Persönlichkeit;
6. Strikte Kontrolle des Produktionsverfahrens;
7. Achtung auf Verpackungsschutz;
8. Qualitäts-Vollservice.
